Quadro

Quadro and Catia

Accélérez CATIA avec NVIDIA Maximus

Avec des plug-ins complexes et des temps de traitement interminables, les opérations de rendu photoréaliste ont longtemps été réservées aux grosses équipes de conception et de marketing. C'est désormais du passé. L'obtention de modèles réalistes est devenue une nécessité pour les designers et les ingénieurs afin de permettre une prise de décision plus rapide et plus précise pendant le processus créatif.

La solution CATIA Live Rendering – boostée par la technologie NVIDIA Maximus – fournit une plateforme intuitive et interactive pour créer jusqu'à six fois plus vite des images rivalisant avec les plus belles photographies.³. Les stations de travail boostées par NVIDIA Maximus sont les premières à délivrer une plateforme unifiée combinant les capacités graphiques professionnelles 3D à la pointe de l'industrie des cartes graphiques NVIDIA Quadro à la puissance de calcul haute performance des cartes graphiques NVIDIA Tesla. Les coprocesseurs Tesla gèrent automatiquement les opérations de calcul, pendant que les GPU Quadro se chargent des opérations de rendu graphique pour garantir une interactivité maximale et des visuels époustouflants.

Pour plus d'informations, rendez-vous sur la page des stations de travail Maximus page.

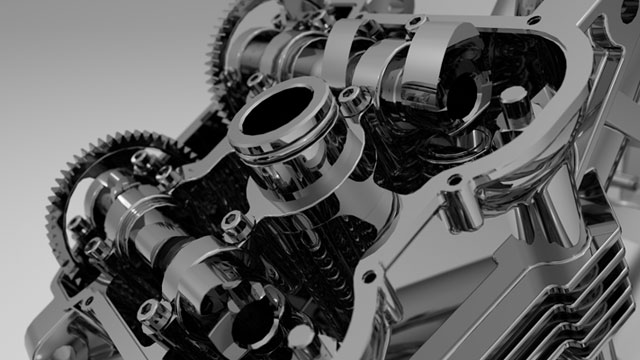

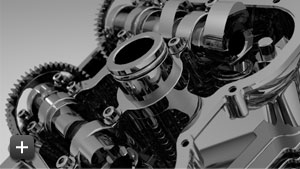

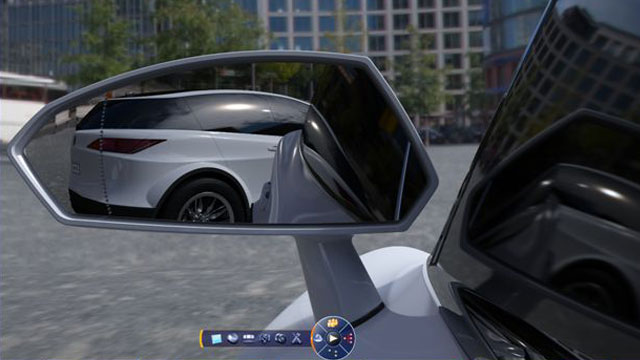

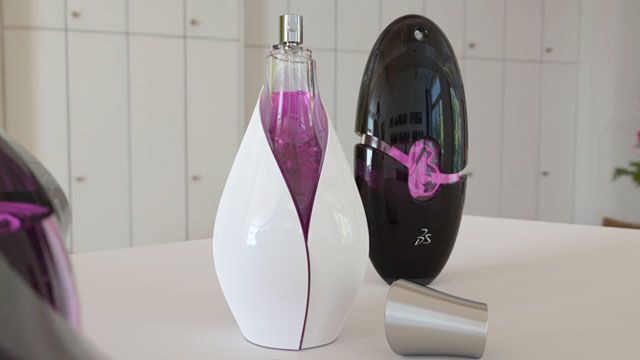

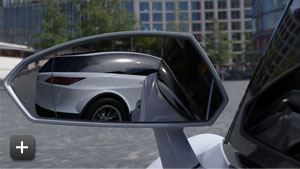

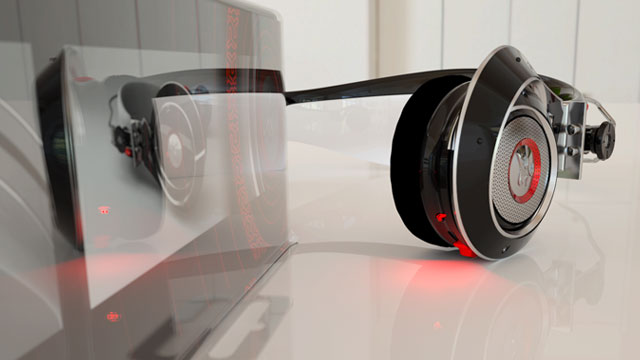

Live Rendering   Live Rendering

Live Rendering   Live Rendering
Performances Live Rendering
Découvrez comment accélérer CATIA Live Rendering grâce à la puissance de la technologie NVIDIA Maximus ! Plus besoin d'attendre éternellement pour l'affichage d'images de haute qualité. Upgradez votre configuration avec des GPU Quadro et Tesla pour voir vos performances augmenter exponentiellement. Ayez-en pour votre argent !

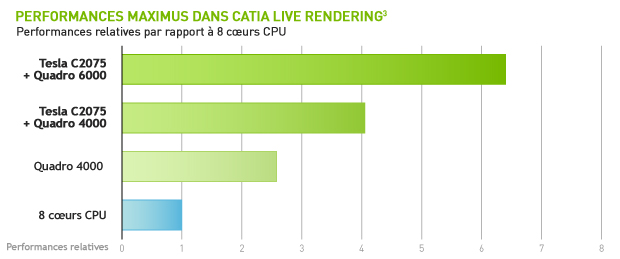

Performances Maximus dans CATIA Live Rendering
QUELLE SOLUTION QUADRO CHOISIR ?
  Quadro 5000 Quadro 6000 ou Maximus Quadro Plex 7000
Utilisation Modélisation par CAO/Design créatif
Ingénierie, design industriel
Visualisation avancée
Colorimétrie et confection, marketing produit
Procédures d'analyse exécutives et en équipe
Avantages Un seul écran ; utilisation occasionnelle de Live Rendering Un seul écran en haute résolution.
Utilisation intensive de Live Rendering.
Ray tracing à convergence rapide.
Le meilleur choix pour du ray tracing rapide et interactif afin d'accélérer la prise de décision en équipe.
Cœurs de traitement CUDA 352 448 1024 (512 par GPU)
Mémoire tampon 2.5 Go GDDR5 6 Go¹ GDDR5 12 Go GDDR5 (6 Go/GPU)
Interface mémoire 320 bits 384 bits 384 bits par GPU
Bande passante mémoire 120 Go/sec. 144 Go/sec. 163 Go/sec. par GPU
Consommation maximale 152 W 204 W 615 W
Bus graphique PCI Express 2.0 x16 PCI Express 2.0 x16 PCI Express 2.0 x16
Connecteurs d'affichage² 2 DisplayPort
1 Dual Link DVI-I
1 Stéréo 3D
2 DisplayPort
1 Dual Link DVI-I
1 Stéréo 3D
4 Dual Link DVI-I (2 par GPU)
2 Stéréo 3D
SOLUTION ÉPROUVÉE POUR CATIA

Pour consulter la liste des configurations et des pilotes certifiés pour CATIA Live Rendering, rendez-vous sur la page de la configuration recommandée par Dassault Systèmes : http://www.3ds.com/support/certified-hardware/overview/

CATIA Live Rendering est disponible avec CATIA V6 2011X et plus. Pour une expérience optimale, NVIDIA recommande d'utiliser CATIA Live Rendering sur une plateforme certifiée pour CATIA et équipée d'une solution graphique Quadro avec les pilotes NVIDIA version 259.70 ou plus. Quadro Plex 7000 est uniquement compatible avec les pilotes version 270 et plus.


GPU CERTIFIÉS ET RECOMMANDÉS
Quadro Plex 7000
> 12 Go
> 1024 cœurs CUDA


Acheter
Quadro 6000
> 6 Go¹
> 448 cœurs CUDA


Acheter
Quadro 5000
> 2.5 Go
> 352 cœurs CUDA


Acheter
Tesla C2075
> 6 Go
> 448 cœurs CUDA
> Pour obtenir les derniers pilotes de
   performance CATIA pour Quadro,
   cliquez ici.

> Pour consulter la liste de produits certifiés
   par Dassault, cliquez ici.

Guide d'utilisation de CATIA Live Rendering

Téléchargez le Guide
d'utilisation pour prendre
connaissance des
avantages de CATIA Live
Rendering en matière de :

Conception et Marketing
Design industriel
Colorimétrie et confection
Surfaçage

Ingénierie
Modélisation 3D
Ingénierie de perception
Ingénierie d'ergonomie
Ingénierie lumineuse
Ingénierie de packaging

¹ Un maximum de 6 Go est supporté par Windows 7 et Linux 64 via les pilotes graphiques version 256 (la mémoire est limitée à un maximum de 4 Go sous Windows XP 64).
² Deux des trois connecteurs peuvent être activés simultanément.
³ La comparaison présentée ci-dessus est basée sur une station de travail industrielle standard : HP z800 avec CPU quad core Xeon W5580 à 3,2 GHz et GPU approprié, 12 Go de RAM, Windows 7 64 bits. Pour ce benchmark, le pilote certifié Dassault version 260 a été utilisé avec une résolution de 1280x1024 et un total de 500 images.
