La carte Quadro SDI Output est la solution idéale pour les professionnels de la diffusion numérique utilisant des applications vidéo de gestion des plateaux virtuels, des retransmissions sportives, des prévisions météorologiques afin d’envoyer des contenus vidéo pour des diffusions en direct. La carte Quadro SDI Output permet aux professionnels de la production vidéo, de la postproduction et de la publication d’obtenir un aperçu en temps réel de leurs travaux de composition 3D, d’édition et de colorimétrie sur des moniteurs de diffusion en haute définition (HD).
Cette solution « graphismes-vers-vidéo » fournit des contenus de programmation SDI 8, 10 ou 12 bits permettant une connexion directe aux moniteurs de diffusion, aiguilleurs, tableaux de défilement ou projecteurs SDI.
Première solution SDI basée sur le GPU entièrement intégrée
Quadro Digital Video Pipeline (DVP) délivre la première solution entièrement intégrée basée sur le GPU pour la capture, le traitement et la publication de vidéos en haute résolution. Quadro Digital Video Pipeline offre des capacités vidéo avancées pour la production et la publication de vidéos dans les domaines de la diffusion numérique, de la postproduction, de contenus vidéo et de nouveaux médias.
|
 |
Architecture flexible permettant un support SDI avec les GPU Quadro SDI
Déployez votre inspiration avec les solutions Quadro FX SDI incluant jusqu’à 4 Go de mémoire graphique et des facteurs de forme dual-slot ou single-slot. Avec la technologie NVIDIA® SLI®, l’architecture de traitement parallèle NVIDIA® CUDA™ et une précision chromatique de 30 bits, les solutions Quadro FX délivrent une expérience écoénergétique, complète et performante.
Solutions Quadro compatibles:
|
 |
Kit de développement (SDK) avancé permettant l’optimisation des graphismes et de la solution SDI Output
Le SDK NVIDIA SDI fournit des capacités de programmation intuitives et des fonctions de commande intégrale de SDI Pipeline : capture, traitement et publication. |
|
1 La gamme Kepler de cartes graphiques Quadro requiert une version spécifiquement compatible de la carte NVIDIA® Quadro® SDI Output. Lors de votre commande, spécifiez le type de GPU auquel la carte SDI sera associée.
Caractéristiques Quadro SDI Output
Sortie SDI non compressée à 8, 10 ou 12 bits
Permet aux professionnels de la postproduction, de la production de vidéos et de télédiffusion en direct de mixer de la vidéo et du graphisme en direct dans de vraies résolutions SDI 12 bits en 2K, SD ou HD non compressées permettant de se connecter directement sur un écran TV, un commutateur, une platine à bande magnétique ou un projecteur SDI.
Support de données auxiliaires
Supporte l’intégration de données auxiliaires SMPTE RP188 dans le flux vidéo SDI de sortie. Ces données auxiliaires peuvent inclure jusqu’à 16 canaux audio incorporés 24 bits (SMPTE 272M et SMPTE 299M) ainsi qu'un code horaire numérique et des paquets personnalisés.
Genlock (synchronisation maison)
Connecteur genlock (Standard BNC) numérique ou analogique fournissant une connectivité optimale vers les sources "sync" pour une synchronisation SMPTE standard (numérique, black burst ou tri-level). Fonctionnalité "cross sync" étendue permettant un signal maison pour la synchronisation d'un grand nombre de formats de sortie vidéo.
Diffusez jusqu’à 2 flux vidéo SDI à partir de la mémoire GPU
La carte Quadro SDI Output se connecte directement aux cartes graphiques Quadro compatibles afin de diffuser des vidéos SDI directement à partir de la mémoire GPU. «This direct access delivers the industry’s lowest latency SDI output directly from GPU memory.Cet accès direct offre le meilleur taux de latence de l’industrie pour la diffusion de flux SDI directement à partir de la mémoire GPU.
SOLUTIONS GRAPHIQUES NVIDIA QUADRO
Architecture NVIDIA® CUDA™ de nouvelle génération
CUDA, l’architecture révolutionnaire de traitement parallèle développée par NVIDIA sous le nom de code Fermi, permet d’intégrer des fonctions avancées de visualisation et de calcul offrant des performances permettant d’accélérer les workflows professionnels.
Mémoire tampon intégrant jusqu’à 6 Go de mémoire GDDR5 pour une bande passante ultra-rapide
La première mémoire de GPU de l’industrie cadencée à 6 Go et une bande passante ultra-élevée (jusqu’à 144 Go/sec) permettent d’afficher des modèles étendus et des scènes complexes, ainsi que de traiter de gros blocs de données.
Mémoire tampon élargie avec une bande passante ultra-rapide
La mémoire de GPU élargie et une bande passante ultra-élevée permettent d’afficher des modèles et des scènes complexes, ainsi que de traiter de gros blocs de données.
Moteur NVIDIA GigaThread™
Fournit des changements de contexte jusqu’à 10 fois plus rapides par rapport à la génération précédente, une exécution simultanée des kernels et une planification plus efficace des blocs de threads.
Doubles moteurs de copie
Offrent des débits ultra-élevés de traitement des données parallèles ainsi qu’une exécution simultanée des flux du GPU et de l’hôte, ce qui permet d’accélérer des techniques comme le ray tracing, la colorimétrie et les simulations physiques.
Architecture géométrique évolutive
Permet d’accélérer les performances d’une grande gamme d’applications CAO, DCC et scientifiques, ce qui permet de maximiser l’interactivité entre des modèles et des scènes d’une complexité remarquable.
Architecture de pilote unifiée (UDA)
La solution NVIDIA UDA garantit une compatibilité ascendante et descendante avec les pilotes logiciels. UDA simplifie la mise à jour vers de nouvelles solutions Quadro car elles utilisent toutes le même pilote.
NVIDIA Quadro SDI Output
| Facteur de forme |
Forme complète ou forme compacte |
| Consommation maximale |
20W |
| Connecteurs auxiliaires |
Molex 4 broches |
| Nombre de logements (largeur) |
1 |
| Solution thermique |
Passive |
| Genlock |
BNC (1)- Genlock analogique ou numérique |
| Communication vers carte graphique |
Câble-ruban + connexion DVI |

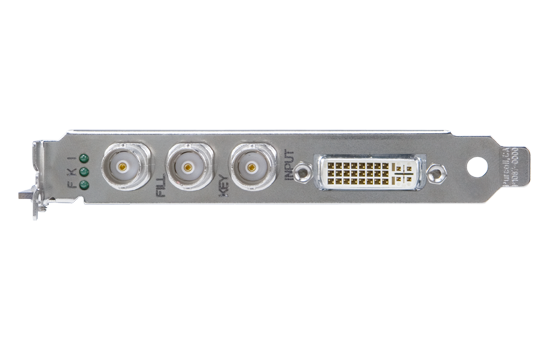

| Sorties |
2 BNCs. 2 Single Link, 1 Dual Link
|
|
SUPPORTED OPERATING SYSTEMS
- Microsoft Windows XP (64-bit et 32-bit)
- Linux – implémentation complète OpenGL, extensions additionnelles NVIDIA et ARB (64-bit et 32-bit)
Quadro SDI Output – Modes programmables
- 2 canaux Fill ou
- 1 canal Fill + 1 canal Key
- 8, 10 ou 12 bits
- RGB 4:4:4
- YCrCb 4:2:2 or 4:4:4
- 2x YCrCb 4:2:2 + 4:2:2
- YCrCbA 4:2:2:4
- RGBA 4:4:4:4 (8 bits seulement)
Quadro SDI Output – Modes de Panneau de configuration
- Modes Clone et Dualview en surcouche des applications existantes
- 1 canal Fill
- 8 bits
- RGB 4:4:4
- YCrCb 4:2:2 ou 4:4:4
Support intégral des sorties dans les formats 2K, HD et SD :
- 480i 59.94 Hz (SMPTE259) NTSC
- 576i 50.00 Hz (SMPTE259) PAL
- 720p 23.98 Hz (SMPTE296)
- 720p 24.00 Hz (SMPTE296)
- 720p 25.00 Hz (SMPTE296)
- 720p 29.97 Hz (SMPTE296)
- 720p 30.00 Hz (SMPTE296)
- 720p 50.00 Hz (SMPTE296)
- 720p 59.94 Hz (SMPTE296)
- 720p 60.00 Hz (SMPTE296)
- 1035i 59.94 Hz (SMPTE260)
- 1035i 60.00 Hz (SMPTE260)
- 1080i 47.96 Hz (SMPTE274)
- 1080i 48.00 Hz (SMPTE274)
- 1080i 50.00 Hz (SMPTE295)
- 1080i 50.00 Hz (SMPTE274)
- 1080i 59.94 Hz (SMPTE274)
- 1080i 60.00 Hz (SMPTE274)
- 1080p 23.976 Hz (SMPTE274)
- 1080p 24.00 Hz (SMPTE274)
- 1080p 25.00 Hz (SMPTE274)
- 1080p 29.97 Hz (SMPTE274)
- 1080p 30.00 Hz (SMPTE274)
- 1080p 23.976 Hz (SMPTE372)
- 1080p 24.00 Hz (SMPTE372)
- 1080p 25.00 Hz (SMPTE372)
- 1080p 29.97 Hz (SMPTE372)
- 1080p 30.00 Hz (SMPTE372)
- 1080i 47.96 Hz (SMPTE372)
- 1080i 48.00 Hz (SMPTE372)
- 1080i 50.00 Hz (SMPTE372)
- 1080i 59.94 Hz (SMPTE372)
- 1080i 60.00 Hz (SMPTE372)
